Datos técnicos
|
|
Potencia |
0,75kW |
Voltaje |
400/480 V, trifásico, 320 ... 528 V, 48 ... 62 Hz |
Condiciones climatológicas
|
Clase 3K3 según EN 50178 |
Rango de temperatura
|
|
Almacenamiento: -20ºC hasta +70ºC |
|
Funcionamiento: 0ºC ... +55ºC (reducción de potencia de un 2,5% cada ºC por encima de +40ºC) |
|
Altura de montaje
|
|
0 ... 4000m snm (reducción de potencia de un 5% cada 1000 m por encima de 1000m snm) |
|
Humedad ambiental
|
< 95% (sin condensación) |
Resistencia a las vibraciones
|
Resistente a la aceleración hasta 0,7g según EN 5178 |
Protección |
IP20 según EN 60529 |
Medidas de protección contra |
|
- cortocircuito
- fuga a tierra
|
|
|
|
- oscilamiento del motor
- sobrecarga del motor
|
|
EMC |
Cumplimiento de los requisitos según EN 61800-3/A11 |
Emisión de interferencias
|
|
Cumplimiento de los valores límite de la clase A según EN 55011 al ser montado en armario eléctrico. Modelos monofásicos sin filtros adicionales (filtro integrado). Modelos trifásicos con filtro de montaje inferior correspondiente. |
|
Capacidad de sobrecarga
|
150% de la corriente nominal durante 60 segundos |
Frecuencias de chopeado
|
4, 6, 8 y 10kHz (pérdida de potencia necesaria a 10kHz) |
Frecuencia de salida
|
0 ... 240 Hz |
Conformidad y aprobaciones
|
CE, UL, cUL |
Entradas digitales
|
3 de libre programación, 1 "arranque/parada" |
Consigna analógica
|
Programable, 0 ... 5 V, 0 ... 10 V (max. 20mA); 0 ... 20 ma , 4 ... 20 mA |
Relé de salida
|
|
Contacto de cierre de libre programación, AC 250 V, 3 A; |
|
24 V DC, 2 A; 240 V DC, 0.22 A |
|
Salida digital
|
1 de libre programación (máx. 30 V, 50 mA), sólo para equipos trifásicos |
Salida analógica |
1 de libre programación (0-10 V, máx. 20 mA), sólo para equipos trifásicos |
Comunicación |
LECOM, MODBUS |

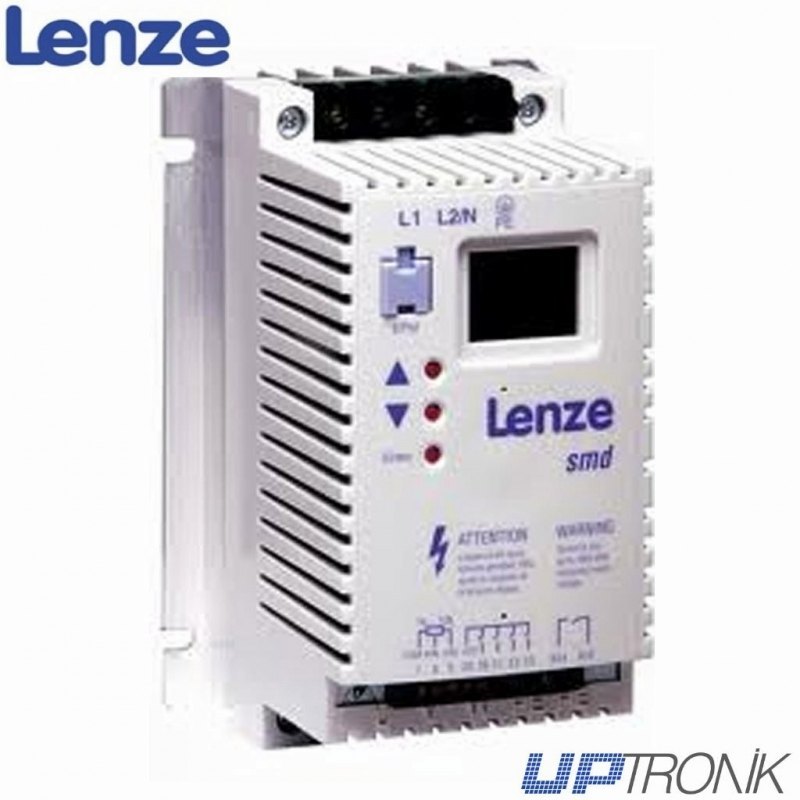

El ESMD751L4TXA es un variador de frecuencia variable de 0,75 kW, 2,5 A, 380...480V AC de la serie SMD. Fabricado por Lenze, esta serie de inversores de uso general tiene numerosas características que se adaptan a su aplicación. Northern Industrial está aquí para proporcionar soporte así como rápidos recambios y reparaciones para toda la serie SMD, incluyendo ESMD751L4TXA.
Características de los accionamientos SMD de Lenze
Fácil de configurar y ejecutar: los botones de la cara del variador de frecuencia o del programador EPM facilitan la programación de su ESMD751L4TXA. El software para PC también mejora la programación de VSD
Pantalla LED de alta visibilidad
Terminales de control - Proporcionan control de arranque y parada, entradas lógicas programables, entrada de referencia de velocidad de 0 - 10 V, entrada de referencia de velocidad de 4 - 20 mA, relé programable.
Funcionamiento silencioso
Opciones para el ESMD751L4TXA
Hay una selección de opciones disponibles para el ESMD751L4TXA, y el resto de la serie SMD de Lenze. Algunas de estas opciones incluyen:
Kit de frenado dinámico: Los módulos de resistencia preempaquetados facilitan el montaje en el armario de distribución
Opción de montaje en carril DIN - permite un fácil montaje en un carril DIN estándar
Teclado remoto - Esta opción puede ser montada en un panel IP65 y proporciona arranque/parada, avance/retroceso, control de velocidad y pantalla LED
Filtros EMC: si su ESMD751L4TXA es un variador de velocidad monofásico, el filtro EMC ya está incorporado. Si su ESMD751L4TXA es trifásico, hay disponible un filtro EMC como opción
Continuación del soporte para las unidades ESMD751L4TXA de Lenze
Reciba el paquete de soporte completo para sus VSD SMD de Lenze por parte de los expertos de Northern Industrial. Suministramos unidades Lenze nuevas y renovadas y reparaciones fiables, todo ello con una garantía completa de un año. Póngase en contacto con nosotros hoy mismo para obtener más información acerca de los Lenze {número de pieza}.
