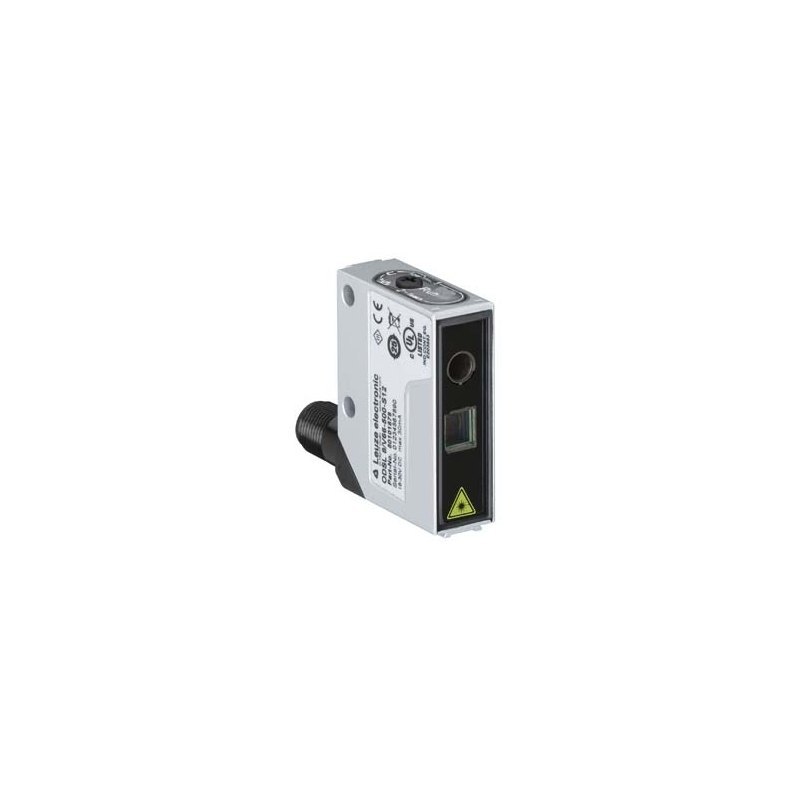

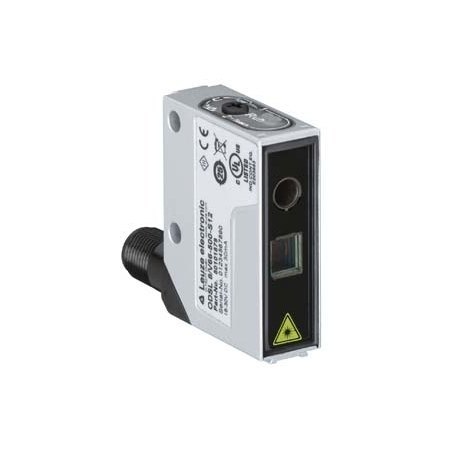

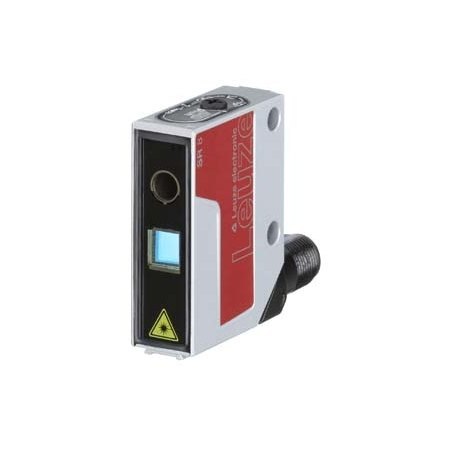

ODSL 8/V66-500-S12 - Sensor de distancia óptico

Consultar precio ahora de ODSL 8/V66-500-S12

Asunto

Dirección de correo electrónico

Mensaje

Sensor óptico de distancia. Sistema de escaneo: Contra objeto; Fuente de luz: Láser, rojo; Tamaño del punto luminoso: 2 mm x 6 mm; Rango de medición: 20.... 500 mm; Resolución geométrica: 0,1 ...0,5 mm; Precisión de la medición, alcance corto: 2 %; Precisión de la medición, alcance lejano: 4 %; Tensión de alimentación: 18 .... 30 V, DC; Salidas analógicas: 1 Pieza(s); Salidas de conmutación digitales: 2 Pieza(s); Salida: Tensión; Conexión: Conector, M12, de 5 polos; Dimensiones: 15 mm x 48 mm x 38 mm; Controles de funcionamiento: Interruptor giratorio

Datos básicos
- Serie8
- Tipo de sistema de exploraciónContra objeto
Datos ópticos
- Fuente de luzLáser, Rojo
- Láser de clase2, IEC/EN 60825-1:2007
- Tamaño del punto de luz [con distancia de sensor]2 mm x 6 mm
Datos de medición
- Rango de medición20 ... 500 mm
- Resolución0,1 ... 0,5 mm
- Exactitud, corta distancia2 %
- Exactitud, larga distancia4 %
- Magnitud de referencia, exactitudDistancia de medición
- Repetibilidad, corta distancia1 %
- Repetibilidad, larga distancia3 %
- Magnitud de referencia, repetibilidadDistancia de medición
- Tiempo de medición2 ... 7 ms
- ReferenciadoNo
- Comportamiento negro-blanco1,5 %
- Principio de medición de distancia ópticoTriangulación
Datos eléctricos
- Datos de potencia
  - Tensión de alimentación U_B18 ... 30 V, CC
- Salidas
  - Número de salidas analógicas1 Unidad(es)
  - Número de salidas digitales2 Unidad(es)
  - Salida analógica 1
    - TipoTensión
  - Salida 1
    - Elemento de conmutaciónTransistor, Push-pull
  - Salida 2
    - Elemento de conmutaciónTransistor, Push-pull
Conexión
- Conexión 1
  - Tipo de conexiónConector redondo, Giratorio en 90°
  - Tamaño de roscaM12
  - MaterialMetal
  - Número de polos5 polos
Datos mecánicos
- Dimensiones (An x Al x L)15 mm x 48 mm x 38 mm
- Material de carcasaMetal, Fundición a presión de cinc
- Material, cubierta de ópticaVidrio
- Peso neto70 g
Operación e Indicación
- Tipo de configuración/parametrizaciónInterruptor
- Elementos de usoInterruptor giratorio
Datos ambientales
- Temperatura ambiente en servicio-40 ... 50 °C
- Temperatura ambiente en almacén-40 ... 70 °C
Certificaciones
- Índice de protecciónIP 67, IP 69K
- Clase de seguridadII
- Certificacionesc UL US
- Sistema de normas vigentesIEC 60947-5-2
Clasificación
- Número de arancel90318020
- eCl@ss 8.027270801
- eCl@ss 9.027270801
- ETIM 5.0EC001825
- ETIM 6.0EC001825

Referencia ODSL 8/V66-500-S12
