Comunicaciones CS2770
  • Comunicaciones CS2770

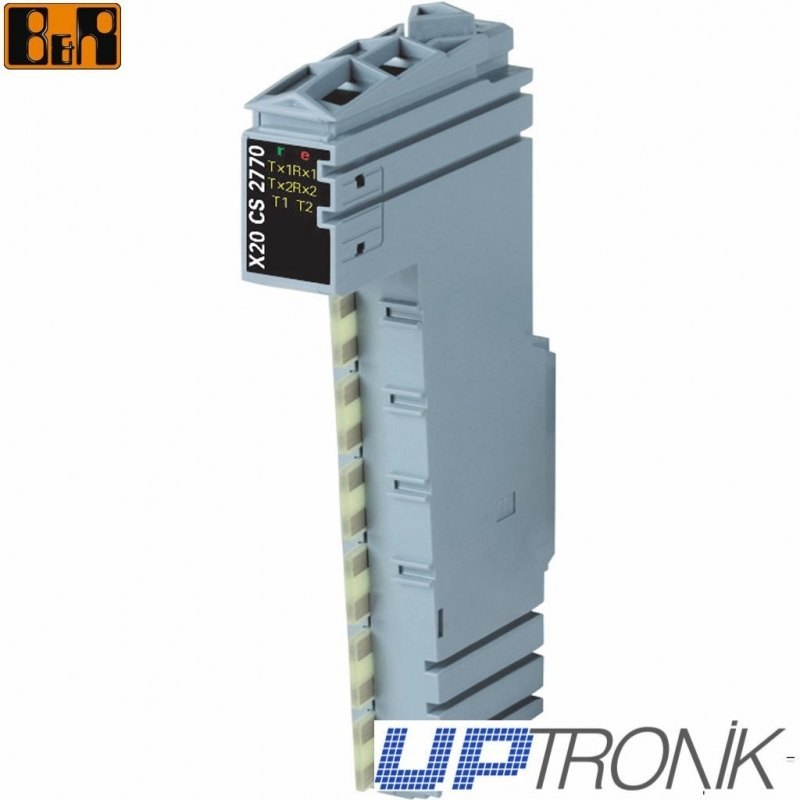

B&R X20CS2770

X20 módulo de interfaz,
2x CAN, máx. 1 Mbit / s,
buffers de envío y de objeto en
recibir orientación

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20CS2770
Communication module 2x CAN bus
General information X20CS2770
B&R ID code 0xA009
Status indicators Data transfer, terminating resistor, operating status, module status
Diagnostics
Module run/error Yes, with status LED and software status
Data transfer Yes, with status LED
Terminating Resistance Yes, with status LED
Power consumption
Bus 0.01 W
Internal I/O 1.5 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
IF1 - Bus Yes
IF1 - I/O supply Yes
IF1 - IF2 Yes
IF2 - Bus Yes
IF2 - I/O supply Yes
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Interfaces X20CS2770
Interface IF1
Type CAN-Bus
Design Contact via 12-pin terminal block TB12
Terminating Resistance Integrated in the module
Controllers SJA 1000 compatible
Max. distance 1000 m
Max. transfer rate 1 Mbit/s
Network-capable Yes
Max. transfer rate
Bus length ≤ 25 m 1 Mbit/s
Bus length ≤ 60 m 500 kbit/s
Bus length ≤ 200 m 250 kbit/s
Bus length ≤ 1000 m 50 kbit/s
Interface IF2
Type CAN-Bus
Design Contact via 12-pin terminal block TB12
Max. transfer rate 1 Mbit/s
Operating conditions X20CS2770
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20CS2770
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20CS2770
Note Order 1x X20TB12 terminal block separately
Order 1x X20BM11 bus module separately
Spacing 12.5+0.2 mm

X20CS2770
