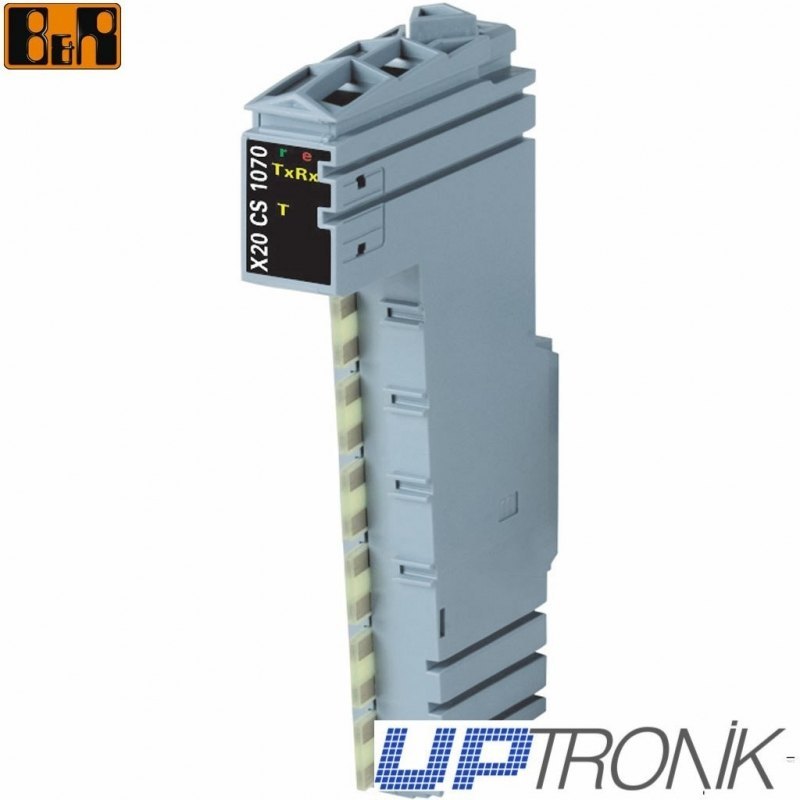

B&R X20CS1070

X20 módulo de interfaz,
1X puede, máx. 1 Mbit / s,
buffers de envío y de objeto en
recibir orientación

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20CS1070
Communication module 1x CAN bus
General information X20CS1070
B&R ID code 0x1FD1
Status indicators Data transfer, terminating resistor, operating status, module status
Diagnostics
Module run/error Yes, with status LED and software status
Data transfer Yes, with status LED
Terminating Resistance Yes, with status LED
Power consumption
Bus 0.01 W
Internal I/O 1.44 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
IF1 - Bus Yes
IF1 - I/O supply Yes
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Interfaces X20CS1070
Interface IF1
Type CAN-Bus
Design Contact via 12-pin terminal block TB12
Terminating Resistance Integrated in the module
Controllers SJA 1000 compatible
Max. distance 1000 m
Max. transfer rate 1 Mbit/s
Network-capable Yes
Max. transfer rate
Bus length ≤ 25 m 1 Mbit/s
Bus length ≤ 60 m 500 kbit/s
Bus length ≤ 200 m 250 kbit/s
Bus length ≤ 1000 m 50 kbit/s
Operating conditions X20CS1070
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20CS1070
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20CS1070
Note Order 1x X20TB06 or X20TB12 terminal block separately
Order 1x X20BM11 bus module separately
Spacing 12.5+0.2 mm


X20CS1070
