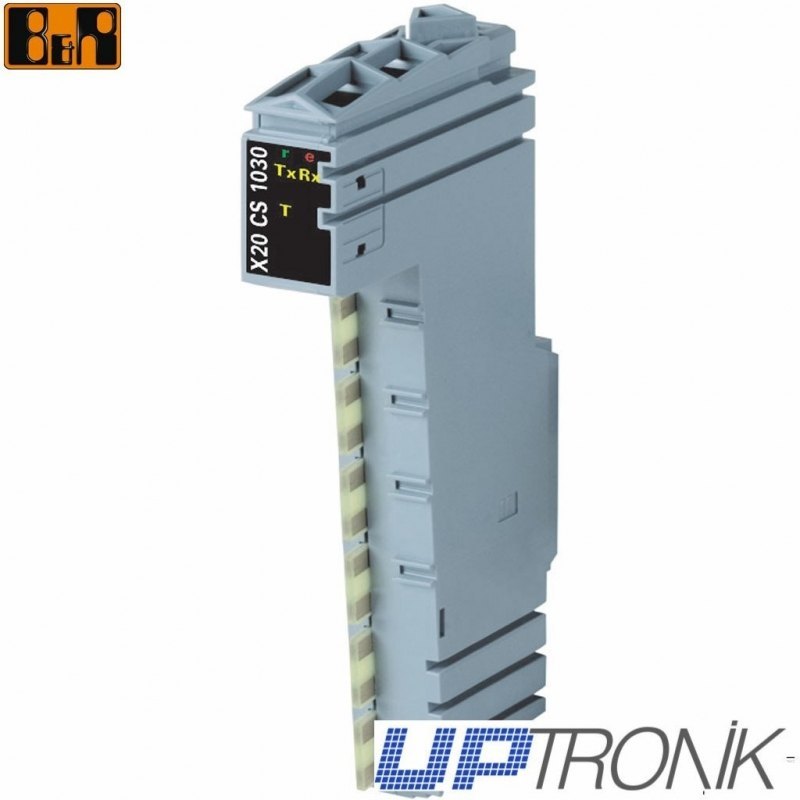

B&R X20CS1030

X20 módulo de interfaz,
1x RS422/RS485, máx. 250 kbit / s

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20CS1030
Communication module 1x RS485/RS422
General information X20CS1030
B&R ID code 0x1FD0
Status indicators Data transfer, terminating resistor, operating status, module status
Diagnostics
Module run/error Yes, with status LED and software status
Data transfer Yes, with status LED
Terminating Resistance Yes, with status LED
Power consumption
Bus 0.01 W
Internal I/O 1.44 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
IF1 - Bus Yes
IF1 - I/O supply Yes
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Interfaces X20CS1030
Interface IF1
Type RS485/RS422
Design Contact via 12-pin terminal block TB12
Terminating Resistance Integrated in the module
FIFO Software (1 kB)
Max. distance 1200 m
Max. transfer rate 115.2 kbit/s
Network-capable Yes
Operating conditions X20CS1030
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20CS1030
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20CS1030
Note Order 1x X20TB06 or X20TB12 terminal block separately
Order 1x X20BM11 bus module separately
Spacing 12.5+0.2 mm

X20CS1030
