Función especial CM8323
  • Función especial CM8323

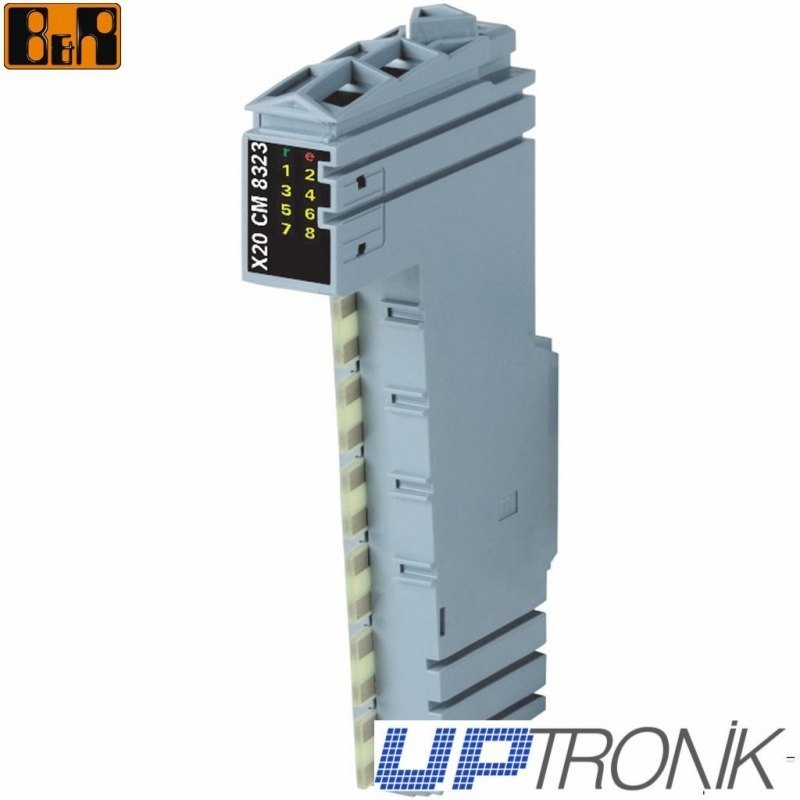

B&R X20CM8323 | Función especial

X20 PWM módulo,
8 salidas digitales para el cambio
cargas electromecánicos,
0,6 Una corriente continua,
2 Un pico de corriente,
monitoreo de corriente,
cambiar el tiempo de detección

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20CM8323
I/O module 8 digital outputs for switching electromechanical loads, current trace, switching time detection, pulse width modulation
General information X20CM8323
B&R ID code 0x1D43
Status indicators I/O function per channel, operating state, module status
Diagnostics
Module run/error Yes, with status LED and software status
Outputs Yes, with status LED and software status (output error status)
Power consumption
Bus 0.01 W
Internal I/O 1.5 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
Channel - Bus Yes
Channel - Channel No
Channel - Module supply No
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Digital outputs X20CM8323
Rated voltage 24 VDC
Rated output current 0.6 A
Total current 4.8 A
Connection type 1-line connection
Output circuit Sink
Output protection Thermal cutoff for overcurrent and short circuit, integrated protection for switching inductances
Pulse width modulation
Period duration 1 ms (1 kHz) or 20 µs (50 kHz)
Pulse length 0 to 100%
Resolution for pulse length 1%
Starting current Max. 2.0 A for max. 25.5 ms
Braking voltage when switching off inductive loads 39 VDC
Reverse polarity protection No (must be protected externally)
Output voltage
Minimum 18 VDC
Rated 24 VDC
Maximum 42 VDC
Operating conditions X20CM8323
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20CM8323
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20CM8323
Note Order 1x X20TB12 terminal block separately
Order 1x X20BM11 bus module separately
Spacing 12.5+0.2 mm


X20CM8323

Descargas

BYRX20CM8323.pdf
