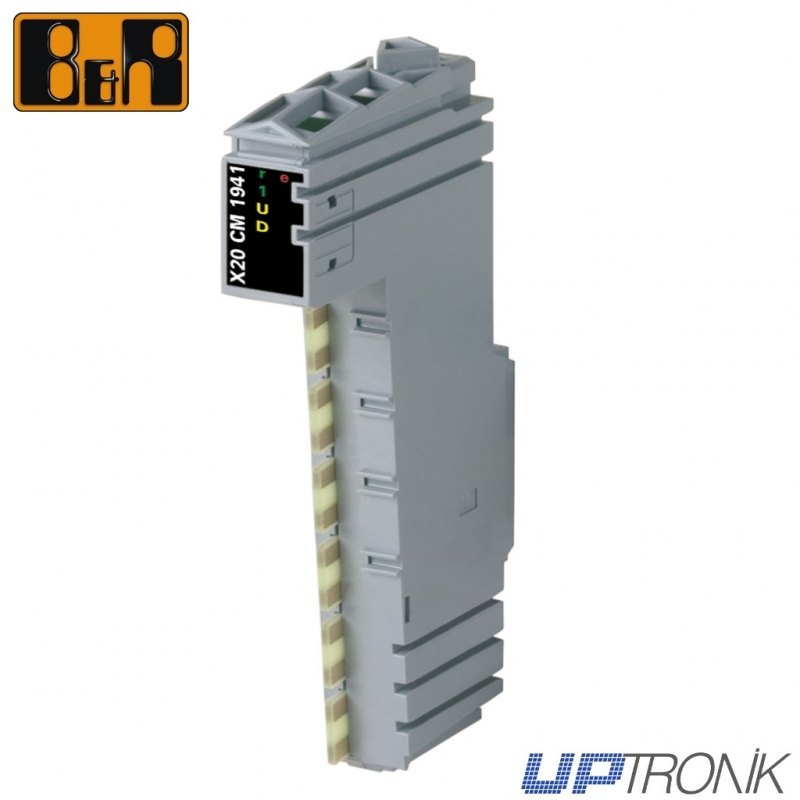

B&R X20CM1941 | Módulo de resolución

Módulo de resolución X20CM1941 B&R, entrada de resolución de 14 bits, convertidor hasta 12-bit ABR salida configurable.

  • Entrada de resolución (diferencial), con posición angular y contador cíclico
  • Resolución de 14 bits para la posición angular
  • Salida ABR (configurable)
Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20CM1941
I/O module 1 resolver input, 1 ABR output
General information X20CM1941
B&R ID code 0x1E85
Status indicators Input, output, operating status, module status
Diagnostics
Module run/error Yes, with status LED and software status
Resolver input (OK, wire break) Yes, with status LED and software status
Resolver input (counter direction) Yes, with status LED and software status
Power consumption
Bus 0.01 W
Internal I/O 1.5 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
Input/output - Bus Yes
Input/output - Module supply No
Channel - Channel No
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Resolver inputs X20CM1941
Resolver gear ratio 0.5 (±10%)
Reference output
Output voltage 3.4 Veff
Output current Max. 50 mAeff
Frequency 10 kHz
Type Differential
Angular position resolution 14-bit
Short circuit protection (reference output) Yes
Input impedance 10.4 kΩ - j 11.1 kΩ
Resolver type BRX
BRT with limitations
ABR output X20CM1941
Encoder signal RS422
Type ABR differential
ABR output (up to Firmware version 4) 1)
8-bit Max. 2343 revolutions
9-bit Max. 1171 revolutions
10-bit Max. 585 revolutions
ABR output (starting at Firmware version 5)
8 to 12 bit 3500 revolutions
Short circuit protection Yes (reference output)
Operating conditions X20CM1941
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20CM1941
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20CM1941
Note Order 1x X20TB12 terminal block separately
Order 1x X20BM11 bus module separately
Spacing 12.5+0.2 mm

1) Configurable
