Transmisora bus BT9400 X2X
  • Transmisora bus BT9400 X2X

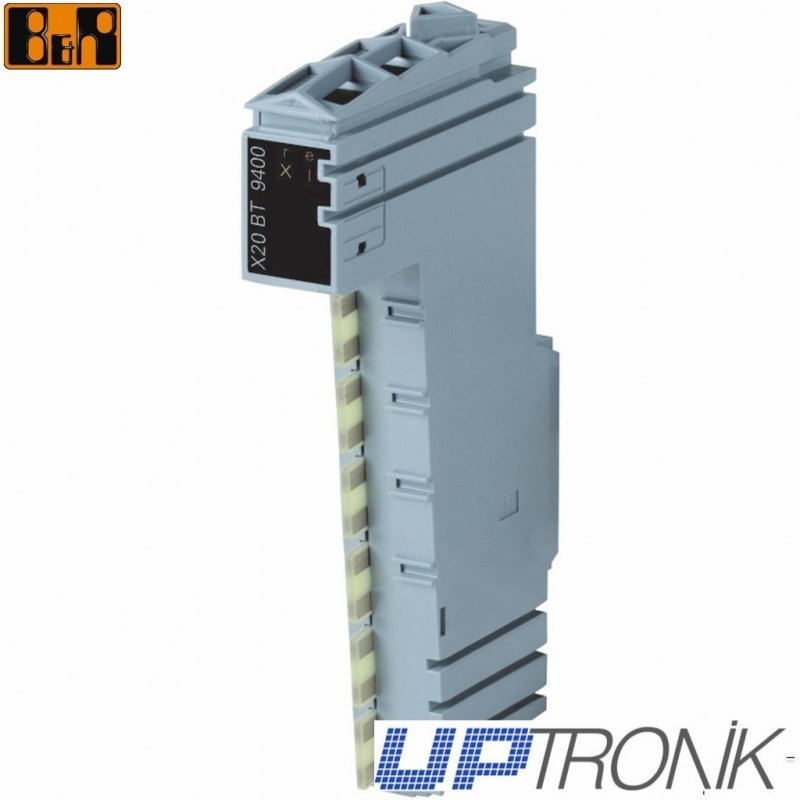

B&R X20BT9400 | Transmisor bus

X20 bus X2X transmisor de enlace,
Suministro X2X Link para X67 módulos,
Protección contra inversión de polaridad,
protección contra cortocircuitos,
protección de sobrecarga,
posible conexión paralela,
redundancia posible operación

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20BT9400
Bus transmitters X2X Link bus transmitter with supply for I/O and integrated X67 System supply
General information X20BT9400
B&R ID code 0xA238
Status indicators X2X bus function, operating status, module status
Diagnostics
Module run/error Yes, with status LED and software status
X2X bus function Yes, with status LED
Power consumption 1)
Bus 0.5 W
X67 X2X Link (internal) 1.38 W
Internal I/O
as bus transmitter 0.1 W
additionally as supply module 0.6 W
Additional power dissipation caused by the actuators (resistive) [W] -
Certification types
CE Yes
c-UL-us In preparation
GOST-R Yes
X67 X2X Link supply input X20BT9400
Input voltage 24 VDC -15% / +20%
Input current Max. 0.5 A
Fuse Integrated, cannot be replaced
Reverse polarity protection Yes
X67 X2X Link supply output X20BT9400
Parallel connection with X67PS1300 Yes 2)
Overload behavior Temporarily protected against short circuit, overload
Be aware of corresponding status message (LED I) or evaluate software status
X67 modules supplied by BT9400
Vertical installation Max. 6
Horizontal installation Max. 8
Input I/O supply X20BT9400
Input voltage 24 VDC -15% / +20%
Fuse Erforderliche Vorsicherung max. T 10 A
Reverse polarity protection No
Output I/O supply X20BT9400
Rated output voltage 24 VDC
Behavior if a short circuit occurs Erforderliche Vorsicherung
Permitted contact load 10.0 A
Operating conditions X20BT9400
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20BT9400
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20BT9400
Note Order 1x X20TB12 terminal block separately
Order 1x X20BM11 bus module separately
Spacing 12.5+0.2 mm

1) The values specified are maximum values. The exact calculation is also available for download as a data sheet with the other module documentation on the B&R homepage.
2) Only the PS1300 can be used for calculating the total number of X67 modules.

X20BT9400

Descargas

BYRX20BT9400.pdf
