Transmisora bus BT9100 X2X
  • Transmisora bus BT9100 X2X

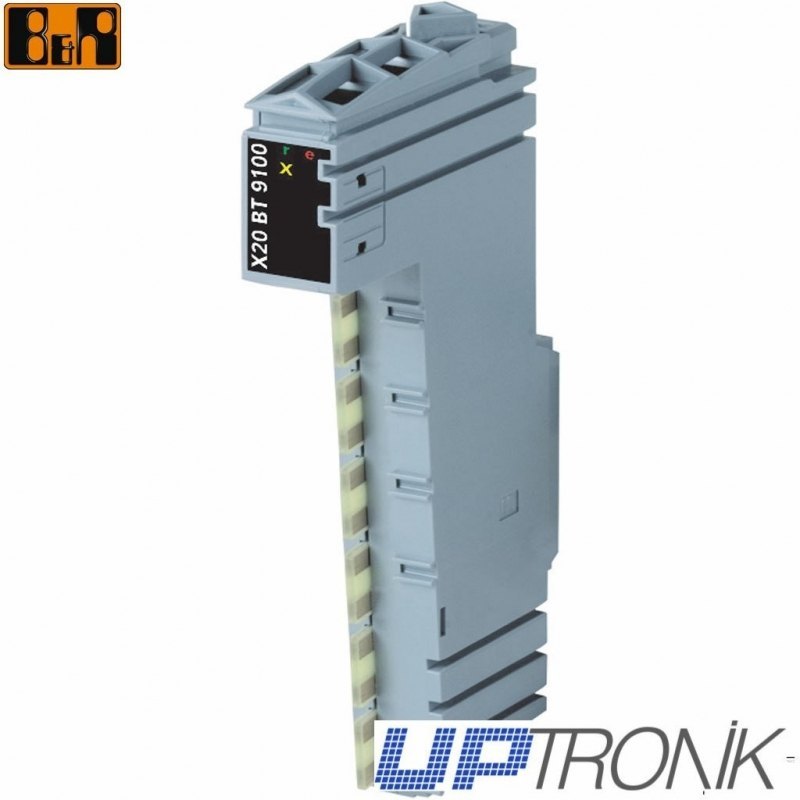

B&R X20BT9100 | Transmisor bus

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20BT9100
Bus transmitters X2X Link bus transmitter with supply for I/O
General information X20BT9100
B&R ID code 0x1BC2
Status indicators X2X bus function, operating status, module status
Diagnostics
Module run/error Yes, with status LED and software status
X2X bus function Yes, with status LED
Power consumption 1)
Bus 0.5 W
Internal I/O
as bus transmitter 0.1 W
additionally as supply module 0.6 W
Additional power dissipation caused by the actuators (resistive) [W] -
Certification types
CE Yes
c-UL-us Yes
GOST-R Yes
Input I/O supply X20BT9100
Input voltage 24 VDC -15% / +20%
Fuse Erforderliche Vorsicherung max. T 10 A
Reverse polarity protection No
Output I/O supply X20BT9100
Rated output voltage 24 VDC
Behavior if a short circuit occurs Erforderliche Vorsicherung
Permitted contact load 10.0 A
Operating conditions X20BT9100
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No limitations
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20BT9100
Temperature
Operation
Horizontal installation -25°C to +60°C
Vertical installation -25°C to +50°C
Derating -
Storage -40°C to +85°C
Transport -40°C to +85°C
Relative humidity
Operation 5 to 95%, non-condensing
Storage 5 to 95%, non-condensing
Transport 5 to 95%, non-condensing
Mechanical characteristics X20BT9100
Note Order 1x X20TB06 or X20TB12 terminal block separately
Order 1x X20BM11 bus module separately
Spacing 12.5+0.2 mm

1) The values specified are maximum values. The exact calculation is also available for download as a data sheet with the other module documentation on the B&R homepage.
X20BT9100

Descargas

BYRX20BT9100.pdf
