Controlador de bus BC0087 MODBUS/TCP
  • Controlador de bus BC0087 MODBUS/TCP

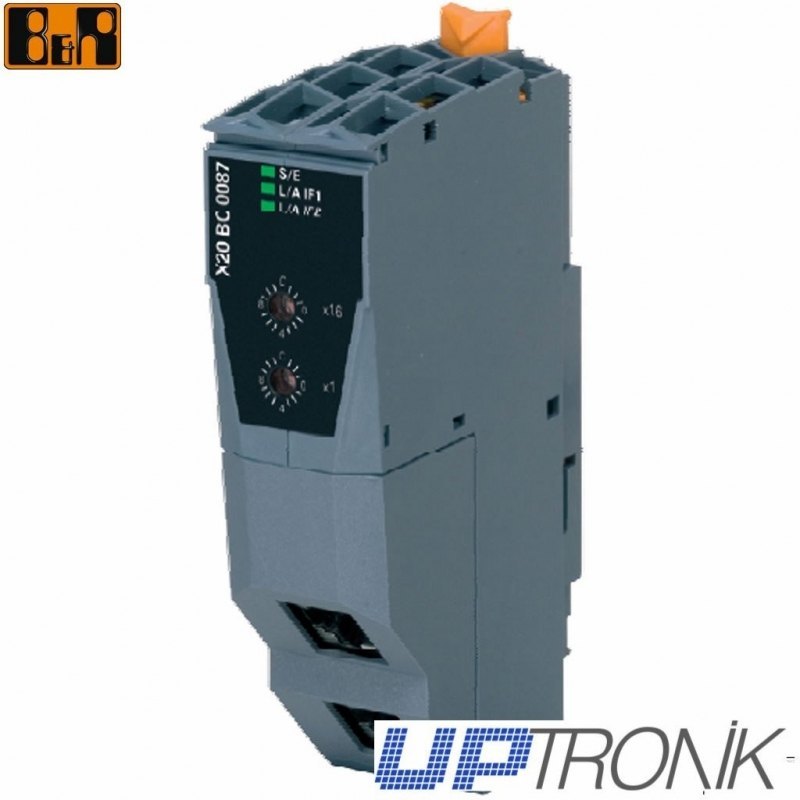

B&R X20BC0087 | Controlador de bus

X20 controlador de bus,
Modbus / TCP o Modbus / UDP,
integrado 2x interruptor,
2x RJ45,
base para autobuses, y el Módulo de suministro
bloque de terminales por separado.

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20BC0087
Bus controllers Modbus/TCP, Modbus/UDP
General information X20BC0087
B&R ID code $227C
Status indicators Module status, bus function
Diagnostics
Module status Yes, with status LED and software status
Bus function Yes, with status LED and software status
Power consumption
Bus 2.0 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
Fieldbus - X2X bus Yes
Fieldbus - I/O Yes
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Fieldbus X20BC0087
Type Ethernet
Design Internal 2x switch, 2x shielded RJ45 port
Cable length Max. 100 m between two stations (segment length)
Transfer rate 100 Mbit/s
Full-duplex/Half-duplex
Auto-negotiation
Auto-MDI/MDIX
Controllers MAC
Processor 32-bit RISC processor
Memory 512 kB
Operating conditions X20BC0087
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20BC0087
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20BC0087
Note Order 1x X20TB12 terminal block separately
Order supply module 1x X20PS9400 or X20PS9402 separately
Order 1x X20BB80 bus base separately
Spacing 1) 37.5+0.2 mm

1) Spacing is based on the width of the X20BB80 bus base. An X20PS9400 or X20PS9402 supply module is also always required for the bus controller.

X20BC0087

Descargas

BYRX20BC0087.pdf
