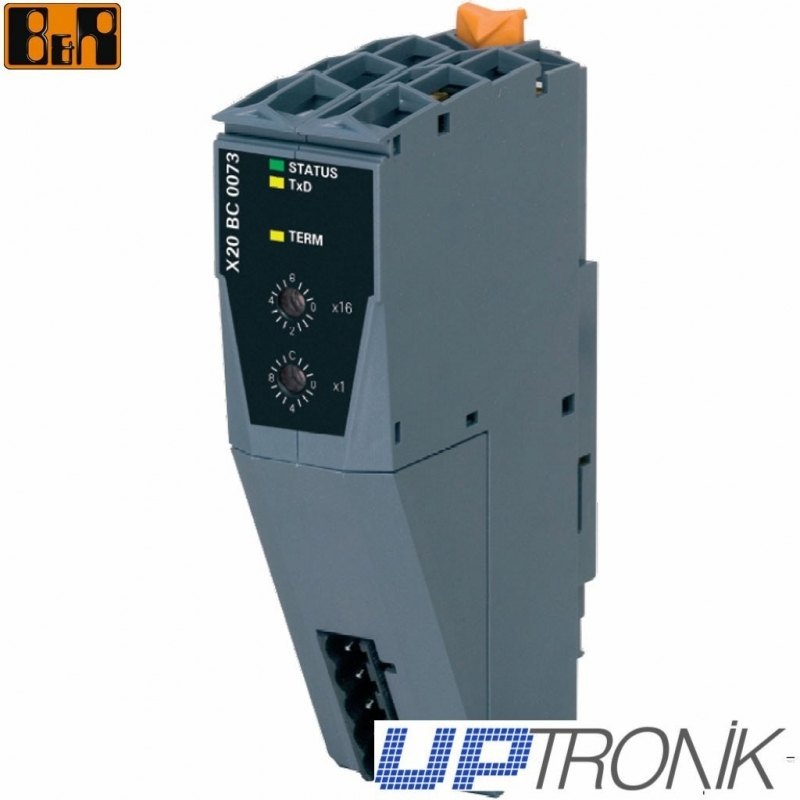

Controlador de bus BC0073 CAN I/O
  • Controlador de bus BC0073 CAN I/O

B&R X20BC0073 | Controlador de bus

X20 controlador de bus,
CAN interfaz I / O,
Para 1x TB2105 bloque de terminales
por separado.
Orden base de autobuses, el módulo de la oferta y la
bloque de terminales por separado.



Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20BC0073
Bus controllers CAN I/O slave
General information X20BC0073
B&R ID code 0x1F1D
Status indicators Module status, bus function, data transfer, terminating resistor
Diagnostics
Module status Yes, with status LED and software status
Bus function Yes, with status LED
Data transfer Yes, with status LED
Terminating Resistance Yes, with status LED
Power consumption
Bus 1.5 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
Fieldbus - X2X bus No
Fieldbus - I/O Yes
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Fieldbus X20BC0073
Type CAN I/O slave
Design 5-pin multipoint plug
Max. distance 1000 m
Max. transfer rate 1 Mbit/s
Determination of transfer rate Automatic transfer rate detection, permanently set or from internal EEPROM
Controllers SJA 1000 controller
Processor 32-bit RISC processor
Memory 512 kB
Terminating Resistance Integrated in the module
Operating conditions X20BC0073
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20BC0073
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20BC0073
Note Order 1x TB2105 terminal block separately
Order 1x X20TB12 terminal block separately
Order supply module 1x X20PS9400 or X20PS9402 separately
Order 1x X20BB80 bus base separately
Spacing 1) 37.5+0.2 mm

1) Spacing is based on the width of the X20BB80 bus base. An X20PS9400 or X20PS9402 supply module is also always required for the bus controller.
X20BC0073

Descargas

BYRX20BC0073.pdf
