Controlador de bus BC0063 Profibus
  • Controlador de bus BC0063 Profibus

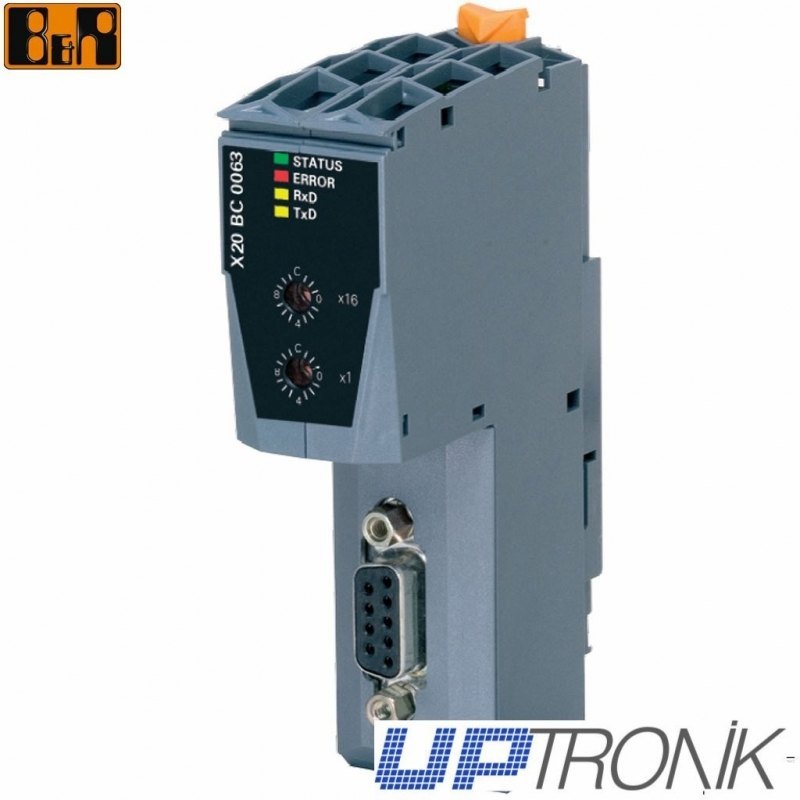

B&R X20BC0063 | Controlador de bus

X20 controlador de bus,
PROFIBUS DP,
DSUB de 9 clavijas de conexión,
Para la base de autobuses, el módulo de la oferta y la
bloque de terminales por separado.

Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20BC0063
Bus controllers Profibus DP slave
General information X20BC0063
B&R ID code 0x1F1C
Status indicators Module status, bus function, data transfer
Diagnostics
Module status Yes, with status LED and software status
Bus function Yes, with status LED
Data transfer Yes, with status LED
Power consumption
Bus 2.3 W
Additional power dissipation caused by the actuators (resistive) [W] -
Electrical isolation
Fieldbus - X2X bus No
Fieldbus - I/O Yes
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Fieldbus X20BC0063
Type Profibus DP slave
Design 9-pin DSUB socket
Max. distance See Profibus DP specifications
Max. transfer rate 12 Mbit/s
Determination of transfer rate Automatic transfer rate detection
Controllers VPC3
Processor 32-bit RISC processor
Memory 512 kB
Operating conditions X20BC0063
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20BC0063
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20BC0063
Note Order 1x X20TB12 terminal block separately
Order supply module 1x X20PS9400 or X20PS9402 separately
Order 1x X20BB80 bus base separately
Spacing 1) 37.5+0.2 mm

1) Spacing is based on the width of the X20BB80 bus base. An X20PS9400 or X20PS9402 supply module is also always required for the bus controller.

X20BC0063
