CPU Compacta CP0201
  • CPU Compacta CP0201

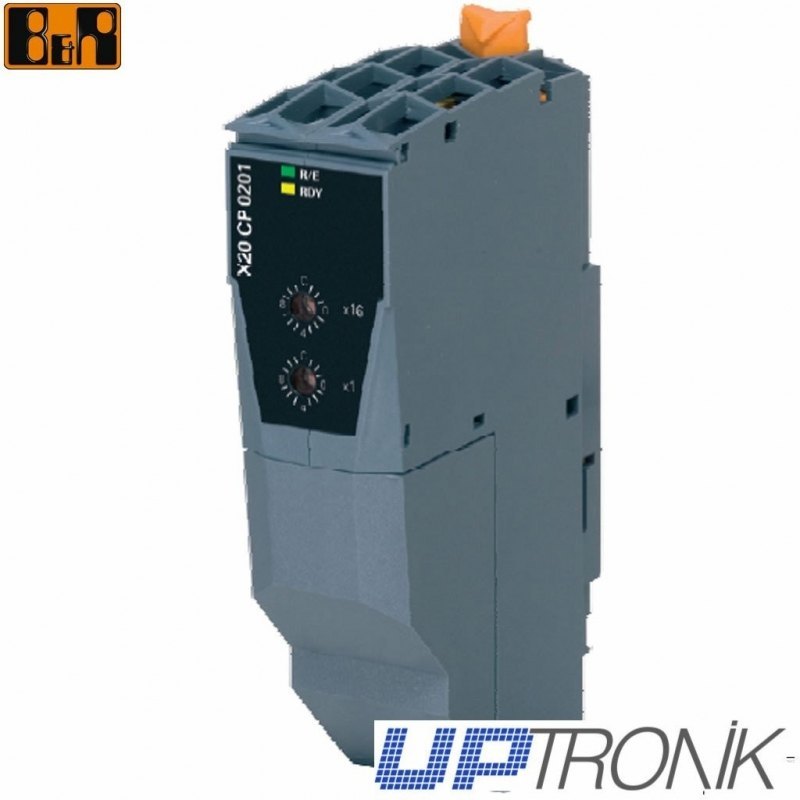

B&R X20CP0201 | CPU Compacta

El X20CP0201 B&R es la CPU X20 Compact de nivel básico. Esta CPU se utiliza cuando un tiempo de ciclo de 2 ms (típico 5 ms) es suficiente y la relación coste / rendimiento es un factor clave.

  • μP 16 incorporado con procesador adicional de E / S
  • SRK de usuario de 100 kB
  • 1 MB Usuario FlashPROM
  • Sólo 37,5 mm de ancho
  • Sin batería
Cantidad

  • Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente) Política de seguridad (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de envío (editar con el módulo Información de seguridad y confianza para el cliente) Política de envío (editar con el módulo Información de seguridad y confianza para el cliente)
  • Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente) Política de devolución (editar con el módulo Información de seguridad y confianza para el cliente)
Short description X20CP0201
System module CPU
General information X20CP0201
B&R ID code 0x22A2
Status indicators CPU function
Diagnostics
CPU function Yes, with status LED
Power consumption 2.2 W
Temperature sensor No
ACOPOS capability Limited (User PROM)
Visual Components capability Limited (User PROM)
Additional power dissipation caused by the actuators (resistive) [W] -
Certification types
c-UL-us Yes
CE Yes
GOST-R Yes
Controllers X20CP0201
Real-time clock 1) Yes, resolution 1 s
Processor
Type Embedded µP 16
Integrated I/O processor Processes I/O data points in the background
Backup battery No
Fastest task class cycle time 4 ms
Typical instruction cycle time 0.8 µs
Permanent variables
Buffer duration >10 years
Memory 2.75 kB FRAM 2)
Standard memory
User PROM 1 MB FlashPROM
User RAM 100 kB SRAM 3)
Interfaces X20CP0201
Additional interfaces
X20BB22 Compact CPU base module with integrated RS232 interface
X20BB27 Compact CPU base module with integrated RS232 and CAN interfaces
Operating conditions X20CP0201
Mounting orientation
Horizontal Yes
Vertical Yes
Installation at altitudes above sea level
0 to 2000 m No derating
>2000 m Reduction of ambient temperature by 0.5°C per 100 m
EN 60529 protection IP20
Environmental conditions X20CP0201
Temperature
Operation
Horizontal installation 0 to 55°C
Vertical installation 0 to 50°C
Storage -25 to 70°C
Transport -25 to 70°C
Relative humidity
Operation 5 to 95%
Storage 5 to 95%
Transport 5 to 95%
Mechanical characteristics X20CP0201
Note Order 1x X20TB12 terminal block separately
Order supply module 1x X20PS9500 or X20PS9502 separately
Order Compact CPU base 1x X20BB22 or X20BB27 separately
Spacing 4) 37.5+0.2 mm

1) The real-time clock is buffered for approx. 1000 hours by a gold foil capacitor. The gold foil capacitor is completely loaded after 18 continuous hours of operation.
2) This FRAM stores its contents ferroelectrically. Therefore, no buffer battery is needed.
3) Not buffered.
4) Spacing is based on the width of the Compact CPU base X20BB22 or X20BB27. An X20PS9500 or X20PS9502 supply module is also always required for the CPU.
X20CP0201

Descargas

Compact CPU

Descargas (0)
